Ouverture du Data Viewer

Il y a 2 manières d'ouvrir le Data Viewer :

- mode projet : accès à l'ensemble des données d'un projet (multi-fichiers)

- mode fichier : accès à l'ensemble des données d'un seul fichier d'un projet

Et il y a 2 manières de visualiser les données dans le Data Viewer :

- mode visualiser (smart view) : accès à des vues pré-enregistrées par le BIM Shaker et par l'utilisateur

- mode modifier : accès à l'ensemble des données et des fonctionnalités du logiciel

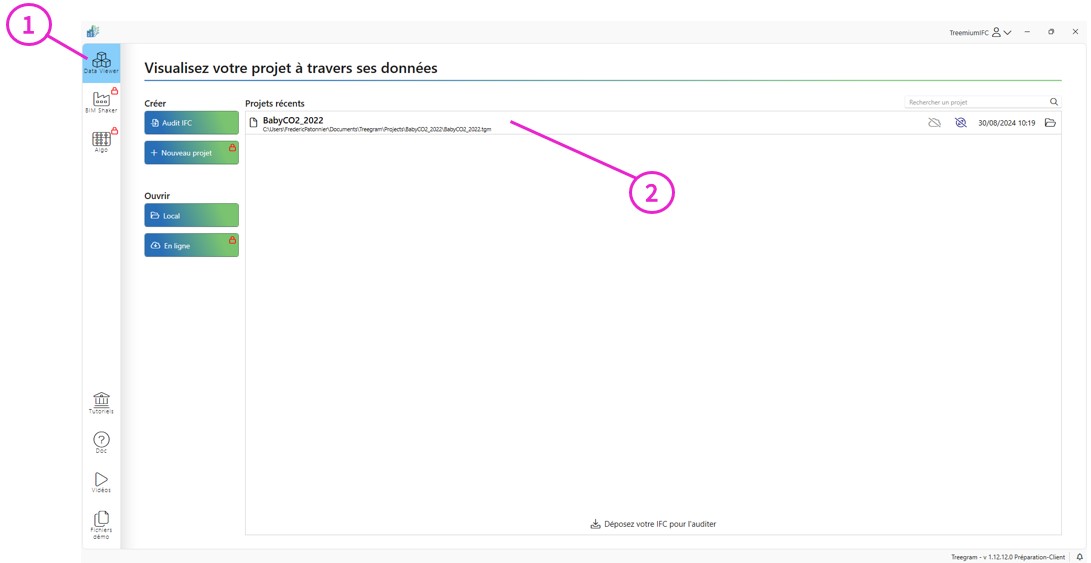

1, 2 : Sur la page d'accueil, l'application Data Viewer permet d'ouvir en mode projet

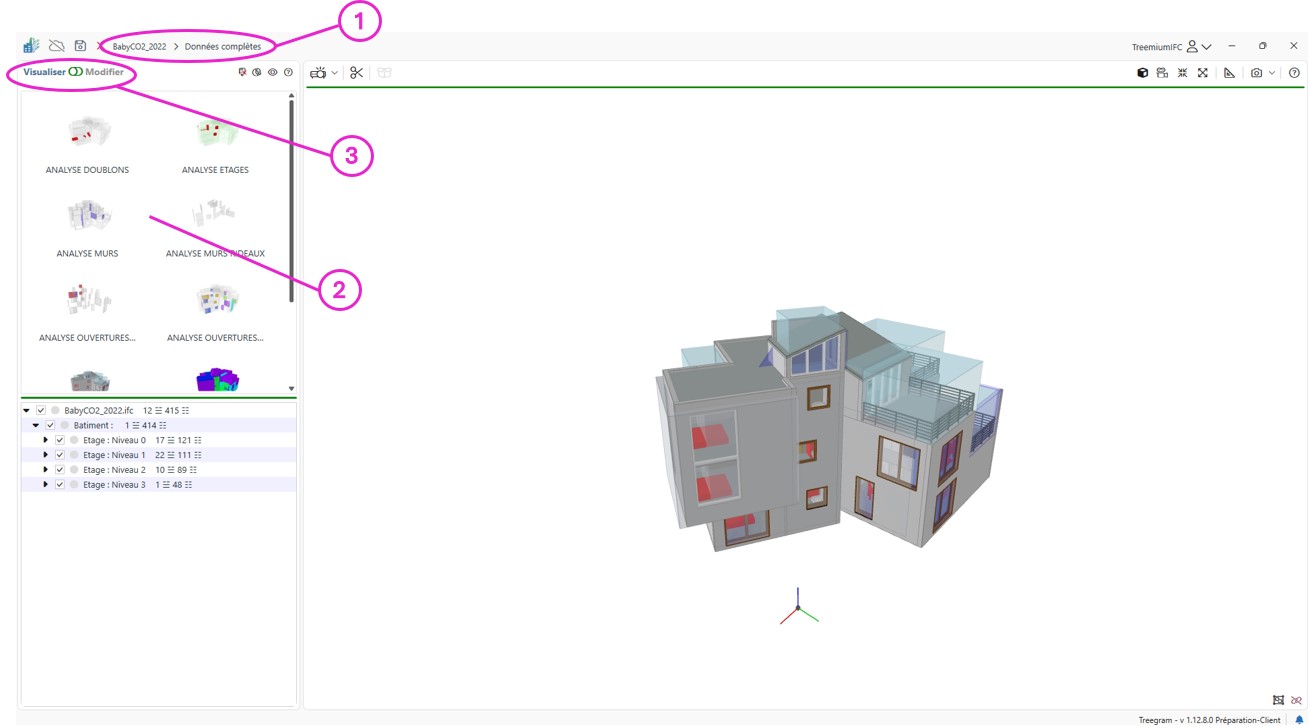

1 : Identification d'ouverture en "mode projet" : Données Complètes

2 : Identification de visualisation en "mode visualiser (smart view)", et liste des vues disponibles

3 : Commutateur de visualisation "mode visualiser (smart view)" vs "mode modifier"

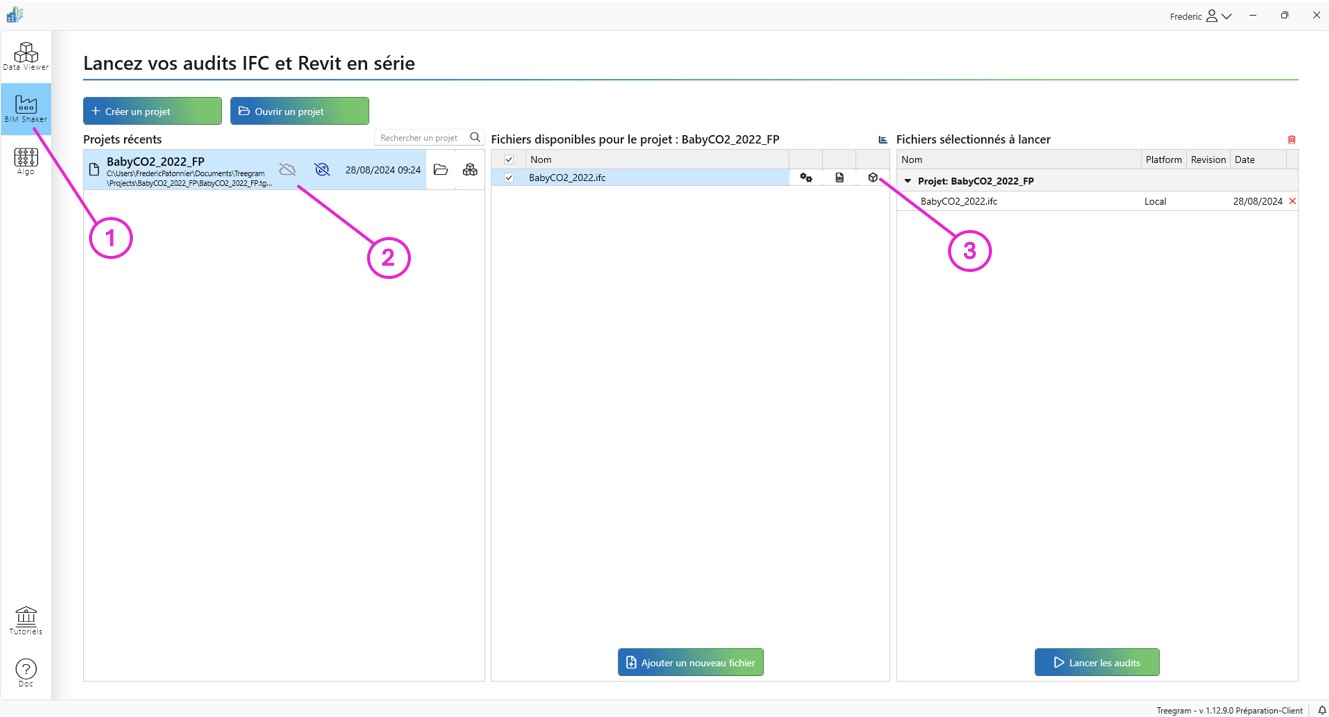

1, 2, 3 : Sur la page d'accueil, l'application BIM Shaker permet d'ouvir en mode fichier, on se focalise sur ce seul fichier (Données Partielles)

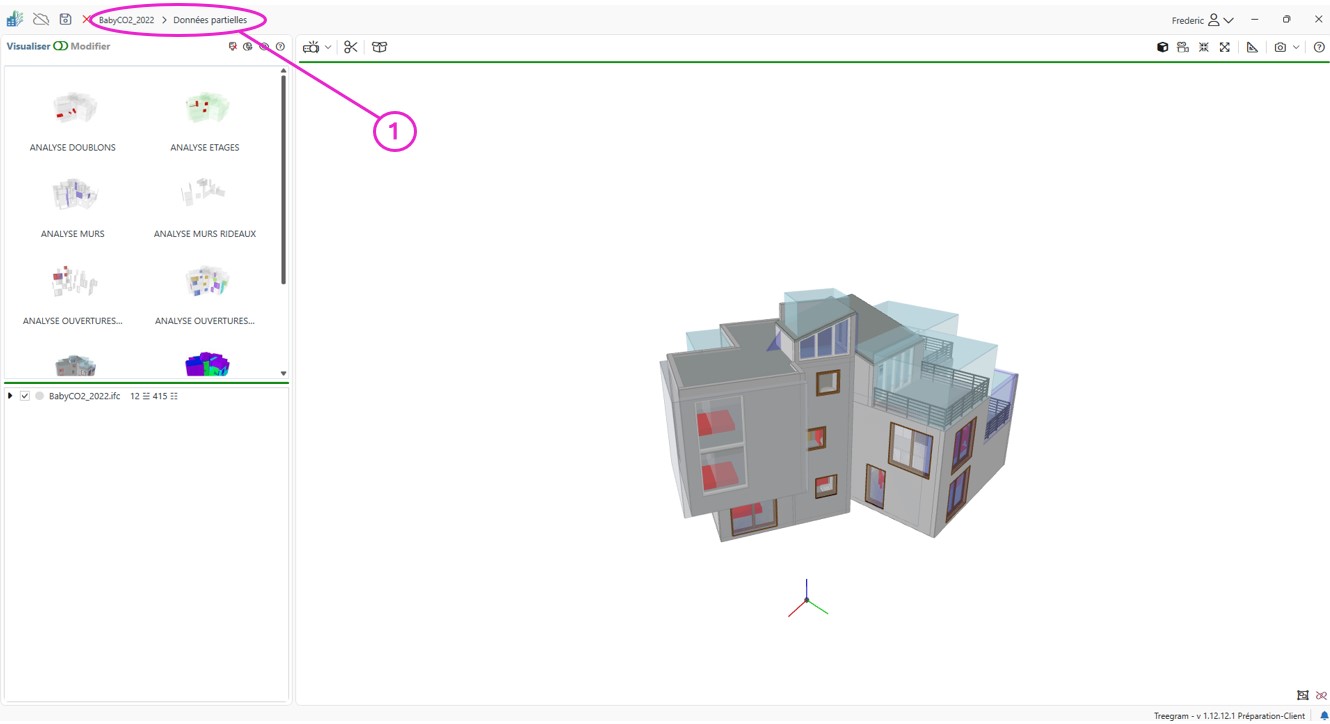

1 : Identification d'ouverture en "mode fichier" : Données Partielles

Dans le mode fichier :

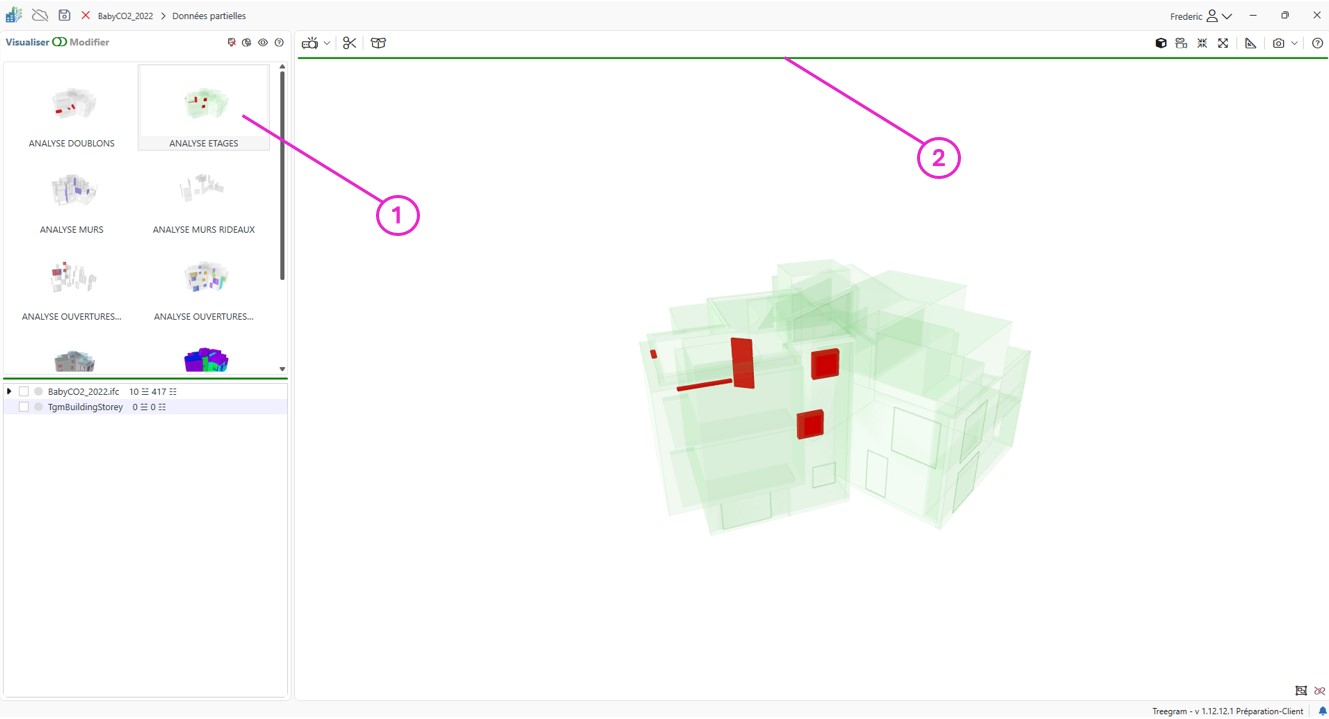

1 : Les vues, créées automatiquement par le BIM Shaker, explicitent toutes les analyses effectuées.

Pour afficher une nouvelle vue, il suffit de cliquer sur une vignette ET d’attendre que la 3D se charge (2 : barre bleue de progression, qui devient verte quand toute la 3D est chargée)

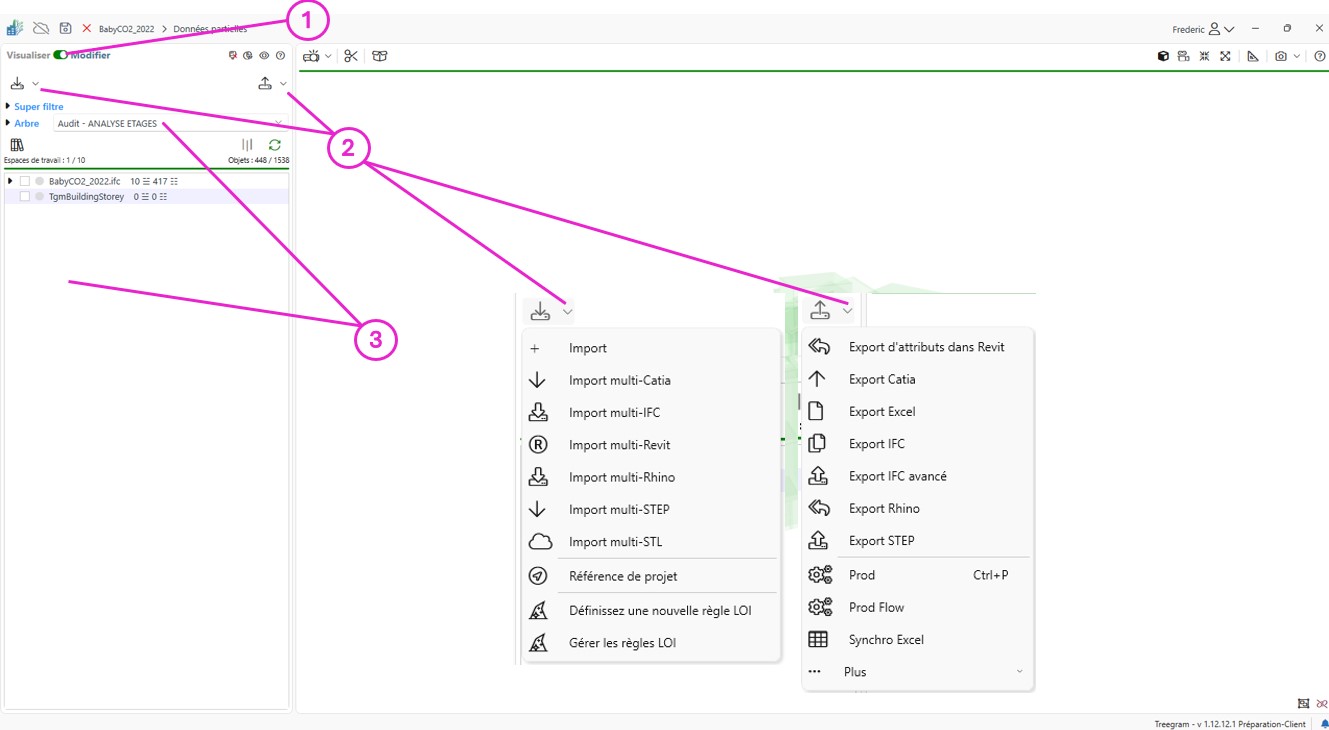

1 : Commutateur de visualisation "mode visualiser (smart view)" vs "mode modifier"

2 : Fonctionnalités disponibles

3 : Identification de visualisation en "modifier", avec accès aux arbres
